Pour tracer les voiles il faut connaître les surfaces des voiles. Sur le foc et la grand voiles des points de jauges doivent apparaître.

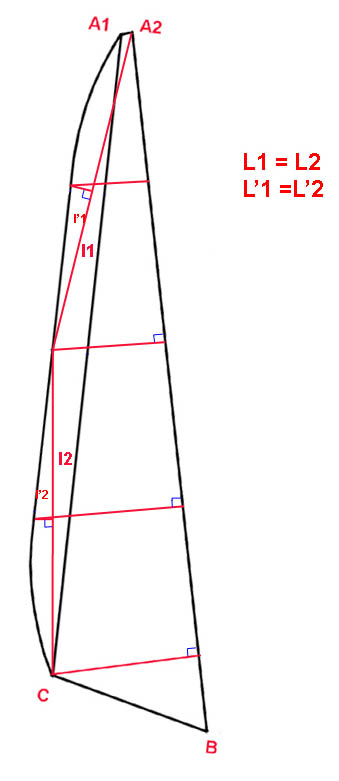

Voici comment les trouver avec ce schéma explicatif :

3 cotes partent perpendiculairement du guindant + 1 cote (qui est la bordure et arrive au point d' écoute en C)

La cote de bordure est appelée R dans la jauge. Les longueurs depuis le guindant au  points de jauge valent respectivement :

au 1/4        cote du bas = (Rx0.75)+55

au 1/2        cote du milieu = (Rx0.5)+60

au 3/4        cote du haut  = (Rx0.25)+60

Le principe est le même pour la Grand Voile
